Доработка тормозной системы, тюнинг тормозов Ваз 2107, Ваз 2105, Ваз 2104, Лада Классика

Тюнинг тормоной системы Ваз 2107, Ваз 2105, Ваз 2104

Принцип дороботки для Нивы и для классики одинаков!!

Во время работы над полной реконструкцией автомобиля ВАЗ-21213, мне в голову пришла мысль об установке на заднюю ось дисковых тормозов. История знает много попыток сделать это, в том числе и удачных. Но большинство этих переделок заканчиваются тем, что устанавливаются тормозные диски от Соболя и суппорта от Оки! А как же ручник? Гидравлика? Это не серьезно, т.к. настоящая гидравлическая система стояночного тормоза очень сложна, необходимо устройство, которое будет поддерживать высокое давление в тормозной системе. Как мне удалось узнать, что бы этого добиться нужно достать очень дорогие и редкие детали! А использование простого рабочего цилиндра (например, часто используют главный цилиндр сцепления) не обеспечит необходимого эффекта. Т.к. при длительной стоянке, манжеты главного цилиндра неизбежно начнут перепускать жидкость, и это приведет к тому, что давление в тормозной системе снизится, и машина покатиться! К тому же такое исполнение стояночного тормоза, никогда не пройдет сертификацию, что не позволит Вам пройти техосмотр.

Выход есть только один! При установке тормозного диска на заднюю ось, нужен суппорт со специальным приводом «ручника», но такие в России пока не производят, поэтому обратимся к зарубежным производителям. Выбор пал на марку Nissan, т.к. я уже один раз устанавливал задние тормозные суппорта этой фирмы на свой Москвич 214145 «Святогор».

На многих импортных автомобилях ваз 2104 с задними дисковыми тормозами, стояночный тормоз - это отдельная система. Как, например, у Toyota. Они используют тормозной диск со встроенным внутри тормозным барабаном. При этом основное торможение производится за счет колодок дискового тормоза, а стояночный тормоз работает за счет маленького барабанного тормозного механизма, находящегося внутри тормозного диска. Задние суппорта Nissan хороши тем, что в них встроен специальный механический привод стояночного тормоза. Т.е. когда Вы дергаете «ручник», тросик поворачивает ось механического привода, и поршень выталкивается, сжимая колодками тормозной диск. Эта система, естественно, соответствует общепринятым стандартам и при желании можно все-таки пройти сертификацию, тем самым, зарегистрировав «переделку» тормозной системы в Вашем автомобиле. В этом случае проблем с техосмотром не будет! Но сертификация занимает много времени, к тому же не факт, что ее удастся пройти в нашем городе… Поэтому решать Вам!

В связи с тем, что моя задняя балка была погнута, я купил новую от Нивы-Шевроле, так называемая «нового образца». Она прекрасно подходит на 213-ю Ниву! При этом редуктор остается старый. А вот привода нужны новые, т.к. они имеют кое-какие отличия от старых! Но на суть данного процесса это не влияет! Поэтому "переделку" можно осуществить с тем же успехом и на любой другой балке...

Много времени ушло на выбор тормозного диска. Диск от Соболя подходит за заднюю ступицу Нивы, при условии установки его снаружи. Но эти диски выпускаются только вентилируемые, а найти под них суппорт, рассчитанный на такую толщину – очень сложно! Можно было бы их, конечно, проточить, но тогда диск становился совсем тонким (менее 7мм).

В конце концов было решено переделать родной Нивовский тормозной диск (передний). Все, что было нужно для установки его на ступицу – это расточить центральное отверстие до 122,5 мм. Т.е. «снять» по кругу 7,25 мм. (изначально там отверстие где-то 108 мм.).

тормозной диск ваз 2105
После этого диск заподлицо ставиться на посадочное место с обратной стороны задней ступицы. Конструкция получается аналогично передней. Из-за того, что диск оказывается позади ступицы (как спереди), шпильки колес тоже нужно поменять на передние! Установив тормозной диск на заднюю ступицу, и запрессовав колесные шпильки, нужно затянуть колесные гайки (подложив шайбы), для того, что бы диск окончательно сел на посадочное место! Что бы избежать перекоса, гайки следует затягивать через одну, как бы крест-накрест!

ступица с диском

ВАЖНЫЙ ФАКТ:

На ступице диаметр центральной посадочной части под диск получается = 98 мм, такой же диаметр центрального отверстия имеют родные диски для НИВЫ. НО!! В связи с тем, что тормозной барабан (стоявший на супице) был заменен на тормозной диск (стоящий за ступицей), на ступице имеется фаска диаметром 100 мм!, которую необходимо обязательно сточить!!! т.к. она не дает колесному диску сесть вплотную на ступицу, и диск будет сильно "бить" т.к. не сядет до конца!

диаметр диска

Далее настает черед тормозных суппортов ваз 2105…

На авто-разборе были выбраны «контрактные» суппорта из Японии! от автомобиля Nissan BlueBird U12 (он имеет схожую массу!).

тормозные суппорты

Так же были приобретены новые тормозные колодки фирмы Lucas!

колодки

За несколько дней был составлен чертеж (см. ниже), по которому в последствии, из стали толщиной 6 мм, были выточены две одинаковые переходные пластины.

схема пластин

пластина

Переходная пластина устанавливается своим посадочным местом в торец балки, вместо щитка барабана. При этом уши крепления суппорта должны смотреть в сторону движения автомобиля ваз 2107. Далее вставляется полуось, и болтами, находящимися в крышке подшипника все стягивается. Переходная пластина оказывается зажатой между балкой и крышкой подшипника. Сам подшипник в это время, как и положено, фиксируется во фланце балки, посадочная глубина которого на 3мм. меньше толщины подшипника. А эти 3мм. дает переходная пластина (или в стандартном исполнении – задний щиток барабанного тормоза).

щиток барабана

Далее необходимо изготовить новый грязезащитный щиток.
Для этого берем картон, все замеряем, прикладываем и по месту делаем форму (трафарет) будущего щитка. Затем берем лист металла толщиной 1 – 1.2мм. обводим трафарет маркером или карандашом, берем электро-лобзик с пилкой по металлу, аккуратно вырезаем и сверлим отверстия!
Самая оптимальная форма щитка (с четырьмя точками крепления) видна ниже на фото (Поз.№1 – картонный трафарет, Поз.№2 – вырезанный из металла и покрытый антигравием новый грязезащитный щиток).

новый щиток

Прикручиваем щиток к переходной пластине. Придется по месту просверлить два дополнительных отверстия под болт М6 для крепления щитка.

щиток дисковых тормозных механизмов ваз 2107

Щиток прикручивается четырьмя болтами. Два небольших болта М6 (на фотографии слева), под них следует подложить широкие шайбы. И два болта М10301,25, которые так же крепят скобу тормозного суппорта к переходной пластине. При этом щиток фиксируется очень жестко и не вибрирует!

прикручивание щитка

При установке скобы суппорта, в некоторых случаях она может задевать тормозной диск лада 2107, между ней и переходной пластиной ставиться шайба толщиной 1мм.

установка скобы суппорта ваз 2104

В скобу вставляются колодки. На некоторых колодках может быть установлен «скрипун», такая металлическая пластинка, которая начинает издавать неприятный звук, когда колодка изнашивается до минимального уровня. Она устанавливается на задней колодке, и в данном случае может помешать установке колодки на место. Если это происходит – нужно просто удалить ее. Делается это просто кусачками или напильником!

Теперь необходимо проложить тормозные трубки. Металлическую трубку в суппорт не закрутишь, поэтому к суппорту нужно присоединять резиновый тормозной шланг, а его соединять с металлической трубкой!

тормозные шланги

Т.к. трос ручника теперь выходить снизу, освобождаются два кронштейна на самой балке, которые я использовал для крепления сочленения металлической тормозной трубки идущей от тройника в середине балки и резинового тормозного шланга идущего от суппорта лада 2105. Тормозной шланг я взял от ВАЗ-2101 (короткий). А вот металлические трубки подбираются по месту!
Для того, что бы соединить тормозной шланг с суппортом, понадобиться специальный болт-штуцер. Родной болт от ВАЗ-2101 не подойдет, у него крупная резьба, нужен болт с очень мелкой резьбой, благо при покупке суппорта он там уже был. Если у Вас нет такого болта, Вас понадобиться помощь токаря, нужно будет выточить переходник. Это не сложно! Различия болтов показаны на фото ниже...

болты

Не забудьте, что при закручивании этих болтов необходимо использовать одноразовые медные прокладочные шайбы. Повторное использование этих шайб – категорически не допустимо!!!

Сочленение тормозного шланга с трубкой производится в месте бывшего крепления троса ручника. Далее трубка прокладывается в произвольном порядке, но желательно с учетом стандартного положения. Промежуточные крепления осуществляются в местах показанных на фотографии стрелками, при помощи металлических пластинок штатно приваренных к балке.

задняя балка

Все потенциально опасные места, а так же места соприкосновения трубок с фиксаторами нужно обмотать меленьким кусочком сырой резины или двухсторонним резиновым скотчем.

Трос ручника изготавливается на основе штатного. Для этого берется стандартный трос стояночного тормоза автомобиля НИВА.
С него сбивается крепежная опорная пластинка, а пружина укорачивается как минимум на половину!
И надеваем на рабочую зону пыльник сцепления от автомобиля Москвич - 2141 (см.фото ниже...).

трос ручного тормоза

После этого трос легко зацепляется за крючок механического привода стояночного тормоза на суппорте. Это соединение нужно смазать смазкой «Литол-24». Сам трос фиксируется на специальном ушке установленном на суппорте.

После этого вся конструкция собирается, и ставиться на машину.

установка на машину

Вам понадобится кое-какое время, что бы заново настроить «колдун» (регулятор давления задних тормозов), т.к. дисковые тормоза имеют большую эффективность торможения. К тому же эту процедуру придется повторить после 300-500 км. пробега, когда притрутся колодки!

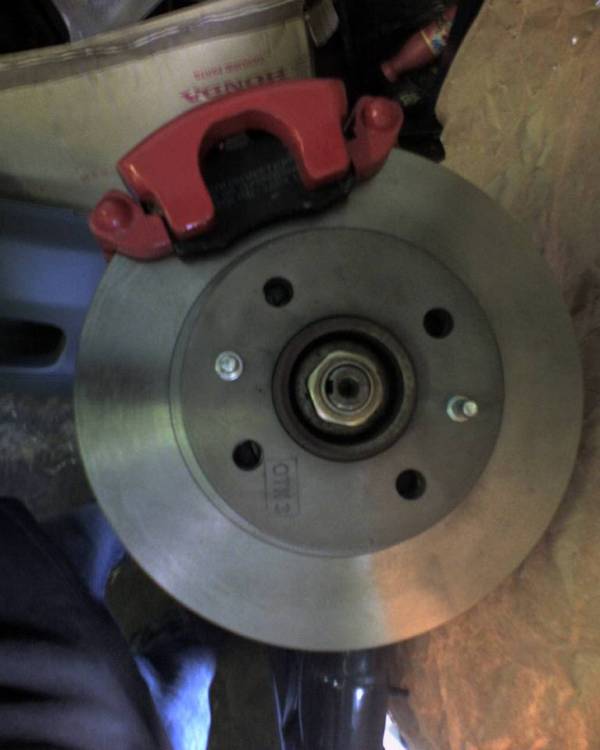

задний тормозной механизм
