Обеспечивать потребности народного хозяйства в многоцелевом грузовом транспорте возложили на Камский автозавод в Набережных Челнах. За основу была взята грузовая платформа, с которой все последующие модели были максимально унифицированы.

В частности, схема электропроводки КАМАЗ 5511, пуска и отопления практически идентичны с другими моделями.

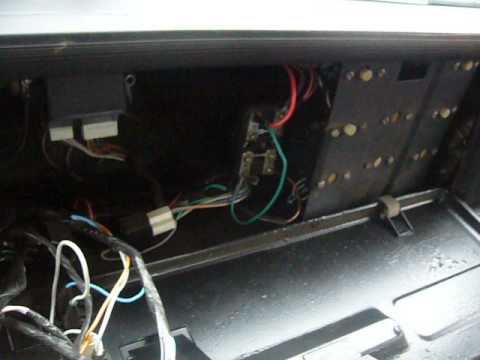

Электропроводка КАМАЗ 55111 на плакате в цветном изображении

Электропроводка КАМАЗ 55111 на плакате в цветном изображении

Справочно: КАМАЗ 5511 стал самым массовым самосвалом народного хозяйства. Только за первый год выпуска за ворота автозавода вышло более 10000 авто.
Выпускался с 1977 по 1990 года, имел самоопрокидывающийся кузов, оснащенный обогревом выхлопными газами.

Защитные системы электрооборудования

Для безаварийной работы электрооборудования конструкторами внедрены:

  1. дистанционный выключатель типа ВК 860 для аккумуляторных батарей. Предназначен для отключения батарей от электрической системы автомобиля при длительных стоянках и для их защиты от коротких замыканий (см. также статью о );
  2. защитная блокировка выключения АКБ при работающем двигателе и генераторе с целью предотвращения перенапряжений в электросистеме. Случайное срабатывание выключателя блокируется до полного отключения генератора;
  3. регулятор напряжения, отвечающий за стабильное поддержание в электросети номинального напряжения. Алгоритм его работы ориентирован на постоянную зарядку АКБ.
Схема электропроводки КАМАЗ 55111: электропитание и его основные элементы

Схема электропроводки КАМАЗ 55111: электропитание и его основные элементы

Справочно: конструкторы посчитали, что цена недорогого защитного устройства способна надежно уберечь дорогостоящее оборудование.

Дистанционный выключатель

Выключатель аккумуляторный батарей с дистанционным типом управления имеет 3 основные части:

  1. контактное устройство;
  2. электромагнит;
  3. систему передачи воздействия штока электромагнита на контактное устройство.
Схема проводки КАМАЗ 5511 содержит защитный элемент

Схема проводки КАМАЗ 5511 содержит защитный элемент

Для включения в электросеть автомобиля всех потребителей, получающих энергию от аккумулятора, водитель активирует кнопку «К» (на схеме вверху).

В результате этого:

  1. ток подается на обмотку электромагнита (№1 на схеме «А»);
  2. якорь (№2) со штоком (№3) передают усилие на шток (№4) контактного устройства;
  3. этот шток приводит в действие фиксатор (№5), преодолевающий усилие пружин (№8);
  4. одновременно с этим фиксатор воздействует на рычаг (№6), который замыкает контакты выключателя (№№9,10). Проводка КАМАЗ 5511 становится активной.

Для отключения потребителей от аккумулятора, водитель должен повторно нажать «К» (на схеме «Б»).

При этом:

  1. на обмотку электромагнита (№1) подается ток;
  2. приводятся в движение шток (№4) и рычаг (№6);
  3. в результате их воздействия разблокируется фиксатор (№5);
  4. контакты размыкаются.

Справочно: отключение батарей происходит только при постановке в нейтральное положение выключателя приборов и стартера.
Активируется функция из кабины с помощью кнопочного выключателя путем нажатия штока, снабженного резиновым колпаком.

Регулятор напряжения

На автомобиле КАМАЗ в электросистеме используется регулятор напряжения типа РР 356, в отличии от .

Его функции заключаются в:

  1. Автоматическом поддержании заданного напряжения генератора;
  2. Обеспечении зарядного режима АКБ;
  3. Стабильной работе всех остальных потребителей.
Заводское фото регулятора напряжения

Заводское фото регулятора напряжения

Справочно: Регулятор напряжения бесконтактного типа, собран на полупроводниковых приборах.
Выполнен в безразборном корпусе, ремонту не подлежит.
Особенностью регулятора является отсутствие каких-либо регулировок работы его параметров своими руками со стороны водителя.

Инструкция по подсоединению регулятора к источникам питания

Инструкция по подсоединению регулятора к источникам питания

Выводы

Выражаем уверенность, что данная статья поможет вам более детально разобраться в особенностях строения . А видео на нашем сайте даст практические уроки по обслуживанию основных узлов и агрегатов.
